DEIMOS ULTRA BT A 600

Sada BFT DEIMOS ULTRA BT A 600 pre posuvné brány

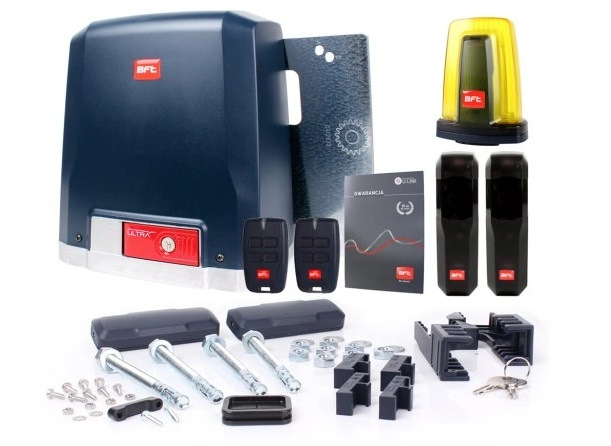

Sada obsahuje:

• Pohon DEIMOS ULTRA BT A600 s vstavanou riadiacou jednotkou MERAK a rádiovým prijímačom 433,92 MHz
• 2 ks pilotov MITTO B4 (štvorkanálové)
• Fotobunky Compacta A20-180
• Signálna lampa RADIUS LED
• Montážne prvky
• Návod na montáž

Určenie

Súprava je určená na automatizáciu posuvných brán s hmotnosťou nepresahujúcou 600 kg.

Opis

Súčasťou balenia je motor napájaný napätím 24 V a zabudovaná riadiaca jednotka MERAK. Programovanie ústredne sa vykonáva pomocou LCD displeja. Ovládacia jednotka má integrovaný 2-kanálový rádioprijímač s dynamicky sa meniacim kódom s pamäťou na 63 diaľkových ovládačov.Ovládacia jednotka s displejom na programovanie: centrála Merak s displejom na programovanie s vopred pripravenými programami pomáha inštalatérovi vo fáze programovania; ústredňa je usporiadaná diagonálne, aby sa uľahčilo čítanie a nastavenie.

Súprava je vybavená funkciami ampérometrickej detekcie prekážok, mäkkým štartom, uvoľnením na konci pracovného cyklu, magnetickými koncovými spínačmi. Magnetické koncové spínače: Tento typ koncového spínača umožňuje presnú a bezpečnú inštaláciu za všetkých podmienok prostredia. Pohon má funkciu signalizácie potreby kontroly a 4 úrovne prístupu k menu chránené heslom. Pákové uvoľnenie s personalizovaným kľúčom: pákové uvoľnenie zaručuje ľahké odomknutie motora a personalizovaný kľúč zaručuje jeho jedinečnosť a zaručuje väčšiu bezpečnosť.

Tento pohon má systém D-Track a po zakúpení karty B EBA umožňuje WI-FI Gateway ovládanie pomocou protokolu U-Link*.

Technická špecifikácia

Technické údaje valca:

• Napájanie: 220-230 V 50/60 Hz
• Motor: 24 Vdc
• Odberný výkon: 70 W
• Maximálny odoberaný prúd: 0,5 A
• Modul ozubeného kolesa: 4 mm (14 zubov)
• Rýchlosť krídla: 12 m/min
• Maximálna hmotnosť krídla: 6000 N (≈600 kg)
• Maximálny krútiaci moment: 30 Nm
• Reakcia na náraz: elektronický obmedzovač krútiaceho momentu
• Mazanie: tuhé mazivo
• Ručné ovládanie: mechanické odomknutie pákou
• Typ práce: intenzívna, 80 cyklov denne
• Núdzové napájanie z batérie (voliteľné): 2 batérie 12 V 1,2 Ah
• Podmienky prostredia: od -20°C do +55°C
• Stupeň ochrany: IP44
• Hlučnosť: < 70 dB
• Hmotnosť valca: 8,7 kg

Technické údaje ústredne:

• Izolácia siete/nízkeho napätia: > 2MOhm 500 Vdc
• Prevádzková teplota: -20°C +55°C
• Tepelná ochrana: softvér
• Dielektrická tuhosť: sieť/bt 3750 Vac na 1 minútu
• Napájanie dodatočných obvodov:
• 24 Vdc (0,5 A spotreba max); 24 Vdc safe
• AUX 0: kontakt napájaný 24 Vdc N.O. (1A max)
• AUX 3: kontakt N.O. (24 Vac/1A max)
• Vstavaný rádioprijímač: rolling-code, frekvencia 433.92 MHz
• Nastavenie parametrov a možností: LCD displej / univerzálny digitálny programátor
• Počet kombinácií: 4 miliardy
• Maximálny počet rádiových príkazov v pamäti: 63

*Systém D-Track – dynamická kontrola krútiaceho momentu

Tento pohon má systém D-track, ktorý je inteligentným systémom riadenia krútiaceho momentu založeným na mikroprocesorovej technológii ovládačov BFT.

Získaním údajov z niekoľkých ukazovateľov systém aktualizuje úroveň sily potrebnej na vykonanie operácie. D-track tiež uľahčuje inštalatérovi poskytovanie certifikátov požadovaných zákonom.

Konvenčné riadiace jednotky nečítajú presnú polohu brány a dôsledne využívajú konštantné úrovne sily, pričom neposkytujú stabilnú citlivosť na prekážku pri zatváraní a otváraní.

Zariadenia BFT vybavené systémom D-track zaznamenávajú najmenšie výkyvy sily brány alebo dverí, napríklad z dôvodu rozdielov v teplote alebo životnosti, a neustále dodávajú motoru aktuálny krútiaci moment.

Tradičná riadiaca jednotka nedokáže detekovať tieto zmeny ťahu, čo niekedy spôsobuje indikáciu neexistujúcich prekážok.

Systém D-Track od spoločnosti BFT tak zaručuje maximálnu bezpečnosť a vynikajúcu prevádzku zariadenia bez ohľadu na klimatické podmienky a stupeň mechanického opotrebenia.

*U-link – technológia BFT na komunikáciu periférnych zariadení so systémami automatizácie

Univerzálny – slovo, ktoré plne predstavuje esenciu U-link. Ide o platformu, ktorá umožňuje vytvárať a spravovať technologické ekosystémy pomocou smartfónu vďaka rozširujúcim kartám EBA.

Po zakúpení rozširujúcej karty a jej namontovaní do pohonu stačí do svojho smartfónu nainštalovať aplikáciu U-Control, aby ste si mohli naplno vychutnať možnosti, ktoré ponúka riešenie U-Link.

Táto aplikácia umožňuje ovládať jedno alebo viac kompatibilných zariadení prostredníctvom protokolu U-link.

• Prostredníctvom internetového pripojenia môže používateľ otvoriť, zatvoriť alebo zastaviť bránu priamo zo smartfónu alebo tabletu. Okrem toho môže skontrolovať jej stav v reálnom čase z akéhokoľvek miesta.
• Môžete ovládať prístup takmer z akéhokoľvek miesta. napr. Môžete otvoriť alebo zatvoriť svoju bránu, aby ste umožnili prístup k záhradníkovi, keď ste ďaleko.

Rádioprijímač Clonix U-link umožňuje integráciu so všetkými pohonmi bez ohľadu na to, či ide o zariadenia BFT alebo o zariadenia od cudzej firmy.
